USB - тестер
На данной странице представлена схема
и внешний вид простого в обращение и на мой взгляд необходимого тестера USB порта.
Собственно тестер понадобился полсе того, как только начали гореть флэшки в так
называемых системниках фирменной сборке Eximer, Aquarius и т.д.
Устройство достаточно простое и надежное. Оно всегда покажет вам полярность
порта, что позволит сэкономить не одну тысячу рублей, тогда как само устройство
не стоит и 50 рублей.
Итак, берем лубой кабель с разьемом USB для подключения к компьютеру. Обрезаем
пластиковое покрытие, затем снимем броню, затем фольгу. Наблюдаем несколько
проводов : нам нужен красный и черный. К последним припаиваем пару резисторов

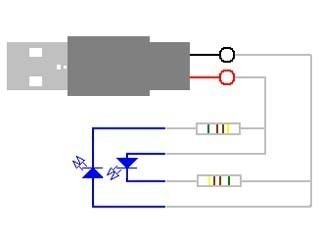

500 Ом и пару светодиодов, как показано на схеме ниже.

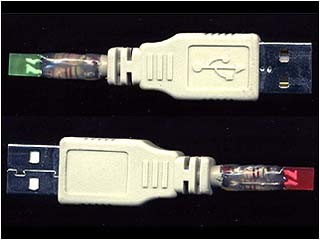

После нехитрых манипуляций должно получится примерно нижеследующее:
Вот и все , тестер готов !
