Побродить
по глобальной Сети любят многие. Истинное наслаждение
от этого получают только те, у кого высокая скорость
соединения. Добиться высокоскоростного соединенияможно
с помощью разных технологий. Об одной из них - технологии
ISDN - сегодня и пойдет речь.
ОПРЕДЕЛЕНИЕ
Для началао самом понятииISDN.
Зачетырьмя буквамискрываются четыре английских слова
- Integrated Services Digital Network. В переводе
- цифровая сеть с интегрированнымиуслугами.
Фактически технология представляет
собой цифровой вариант аналоговыхтелефонных линий,
то есть линий, по которым передается голос в трубку
обычного телефонного аппарата.
А еслиговорить о научном определениитехнологии,
то выходит, что ISDN - это сеть, обеспечивающая
полностью цифровые соединения между оконечнымиустройствамидля
поддержания широкого спектраинформационных услуг.
Технология позволяет не только,
например, разговаривать по телефону, но иодновременно
обмениваться цифровымиданными, используя стандартные
аналоговые телефонные линии. Приэтом скорость передачиданных
значительно превышаетскорость, обеспечиваемую обычнымимодемами.
Под цифровымиданнымиподразумевается текст, видео,
аудио ипрочее.
ИСТОРИЯ
Технология зародилась почти
20 лет назад, в начале 80 годов прошлого столетия.
Как ибольшинство нововведений, изменялась иусовершенствовалась
согласнопоследним требованиям времени.
В начальный период развития
технологии в лабораториях крупных телекоммуникационныхкомпаний
было разработано большое количество типов линий ISDN,
зачастую несовместимых между собой. И если в течение
этого периода - в силу несовместимости и дороговизны
оборудования - технология развивалась медленно, то
в начале 90 годов практический интерес к ней значительно
вырос.
А отразилось это на резком
увеличении линий ISDN в ряде развитых стран. К примеру,
в США, по сообщениям исследовательской компании "Dataquest",
в 1995 году количество линий ISDN увеличилось на 80%
и составило 450 тысяч.
Для того чтобы образовать
фактический стандарт в Европе, немало усилий было
проявлено со стороны ETSI (European Telecommunications
Standards Institute), а стандартом ISDN стал стандарт
"EurolSDN", который поддерживает большинство
европейских телекоммуникационных провайдеров и производителей
оборудования.
СТРУКТУРА
Для того чтобы описать структуру
линии ISDN, совершимкраткое "путешествие",
за начальную точку которого примем АТС. Итак, от АТС
идет обычный телефонный двухпроводной кабель "U-cable".
На конце кабеля устанавливается
специальное сетевое окончание NT (Network Terminator),
к которому подключаются ISDN-устройства. Окончание
NT служит для согласования работы всех ISDN-устройств.
Энциклопедия
Канал "В" (Bearer)
- каналдля передачи голоса, данных, видео с пропускной
способностью 64 Кбит/с. Он предоставляется "чистым",
то есть вся его полоса пропускания доступна для передачи
информации, а вызовы, сигнализация и другая системная
информация передаются по D-каналу.
Канал "D" (Delta)
- служебный канал для передачи управляющих сигналов
с пропускной способностью 16 (BRI) или 64 (PRI) Кбит/с.
Канал типа "D" обеспечивает возможность
быстрой генерации и сброса вызовов, а также передачу
информации о поступающих вызовах, в том числе о номере
обращающегося к сети абонента.
Существует два основных стандарта
подключения линии ISDN.

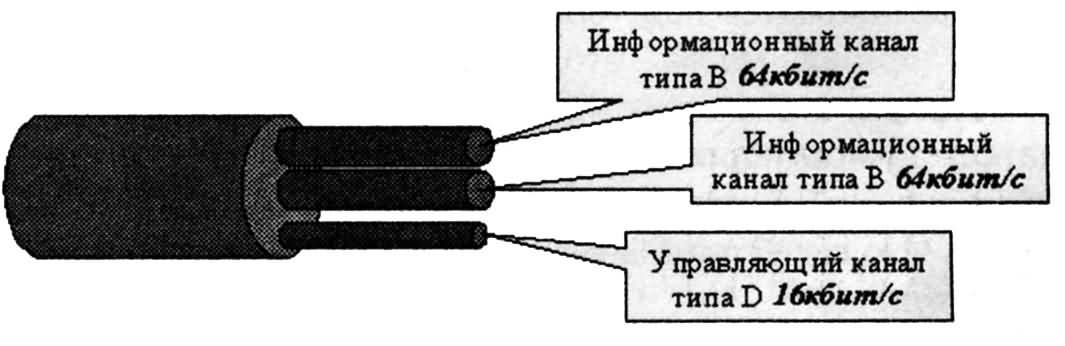

Основной тип подключения -
подключение по интерфейсу BRI (Basic Rate
Interface). Этот тип обеспечивает два дуплексных В-канала
(по 64 Кбит/с каждый) и один управляющий канал D
(16 Кбит/с).
Каждому В-каналу присваивается
номер, аналогичный телефонному.
В данном типе возможно осуществление
двух соединений по 64 Кбит/с либо одного соединения
с удвоенной скоростью -128 Кбит/с. Управляющий канал
используется только для служебной информации: вызов,
установка связи, дополнительные функции.
При подключении крупных организаций
для обеспечения более высоких скоростей передачи
данных или для одновременного подсоединения к центральному
офису нескольких удаленных филиалов применяется второй
тип линии ISDN - соединение по интерфейсу PRI
(Primary Rate Interface).

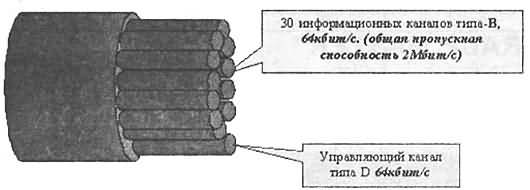

Кабель, используемый в данном
типе соединения, состоит из 30 В-каналов, а его управляющий
D-канал обладает пропускной способностью 64 Кбит/с.
Таким образом суммарная пропускная способность данного
типа равна 2048 Мбит/с.
Стоит упомянуть о том, что
многие операторы мира предоставляют соединение по
интерфейсу PRI с количеством В-каналов, необходимым
заказчику, например, с четырьмя или шестью.
К ISDN-оборудованию можно
отнести следующие устройства: окончание NT, цифровой
телефонный ISDN-аппарат, внутренний и внешний ISDN-приемопередатчики,
аналоговый телефонный аппарат.
Далее рассмотрим несколько
вариантов подключения перечисленных устройств, а
начнем с самого простого.

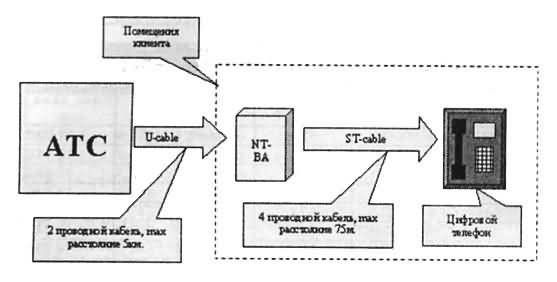

Вариант 1.
Этот вариант является простейшим
примером модернизации старой аналоговой линии с одним
оконечным аналоговым устройством. Для этого достаточно
подключения типа 1B+1D и только два необходимых устройства
-окончание NT и цифровой телефон.

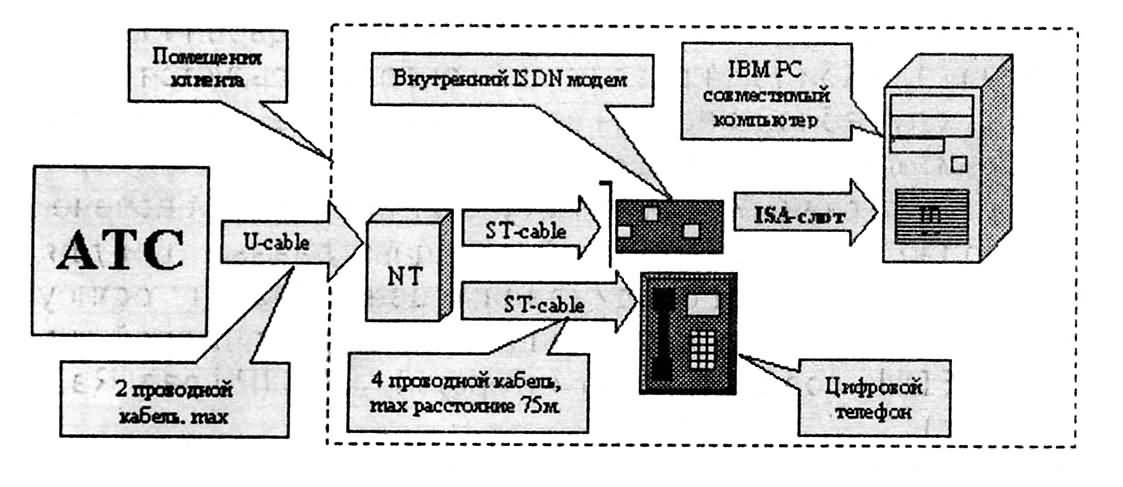

Вариант2.
Следующий вариант позволяет
одновременно работать в Интернете и говорить по телефону.
Если использовать схему 1B+1D, то скорость интернет-соединения
составит 64 Кбит/с. Чтобы увеличить скорость в два
раза, понадобится схема 2B+1D. Для данного решения
необходим цифровой телефон и ISDN-приемопередатчик.
Вариант 3.
Третий вариант используется
для организации скоростного универсального канала
между компьютерами в разных офисах. Офисы могут находиться
в любой точке мира, в пределах доступности ISDN-сервиса.
В данном варианте подключения
можно использовать как внутренний ISDN-приемопередатчик,
так и внешний.

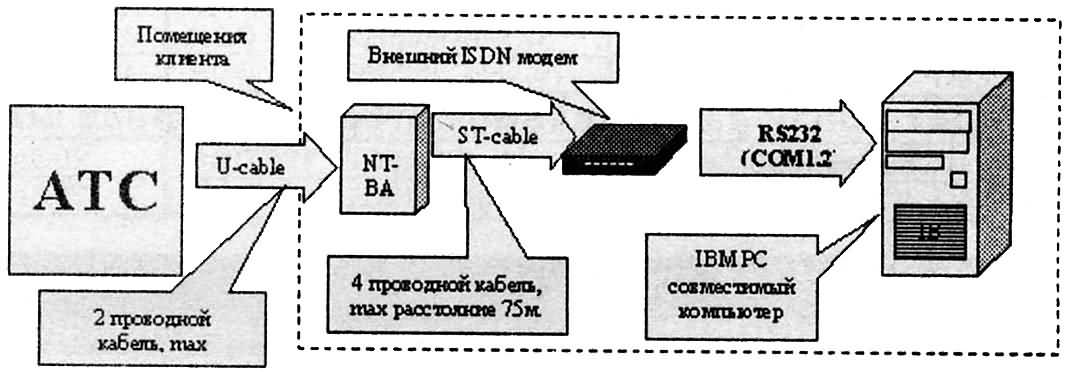

Использование внешнего приемопередатчика
прибавляет несколько дополнительных возможностей,
но скорость обмена данными на стандартном последовательном
порту снижается от 128 Кбит/с до 115.

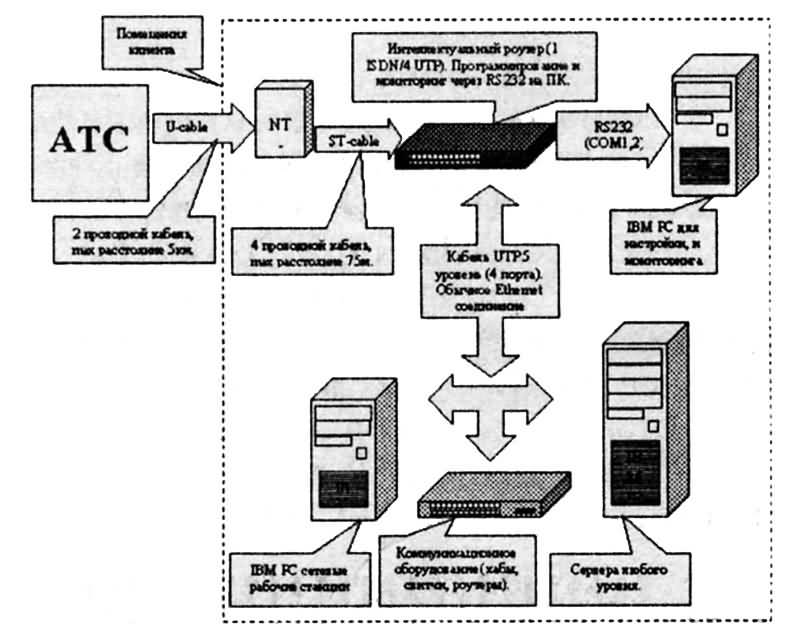

Вариант4.
Последний рассматриваемый
нами вариант представляет собой специфическое решение,
предназначенное для интеграции смешанных структурированных
сетей.
Использование аппаратного
"роутера" повышает надежность сети и не
требует выде ленного ПК для организации соединения.
В данном случае компьютер нужен только для начального
конфигурирования или последующего переконфигурирования.
В отличие от предыдущих вариантов,
в данном случае предполагается использование и сетевого
терминала.
ЗАКЛЮЧЕНИЕ
На этом мы закончим краткий
экскурс в технологии ISDN. В следующем номере читайте
о другой современной коммуникационной технологии
скоростного доступа в Интернет - технологии ADSL.
